DIN 1434 — פין עם ראש בצורות A ו־B

דף מידע · מהדורה 01 · 2026-09-17

מידות נבחרות

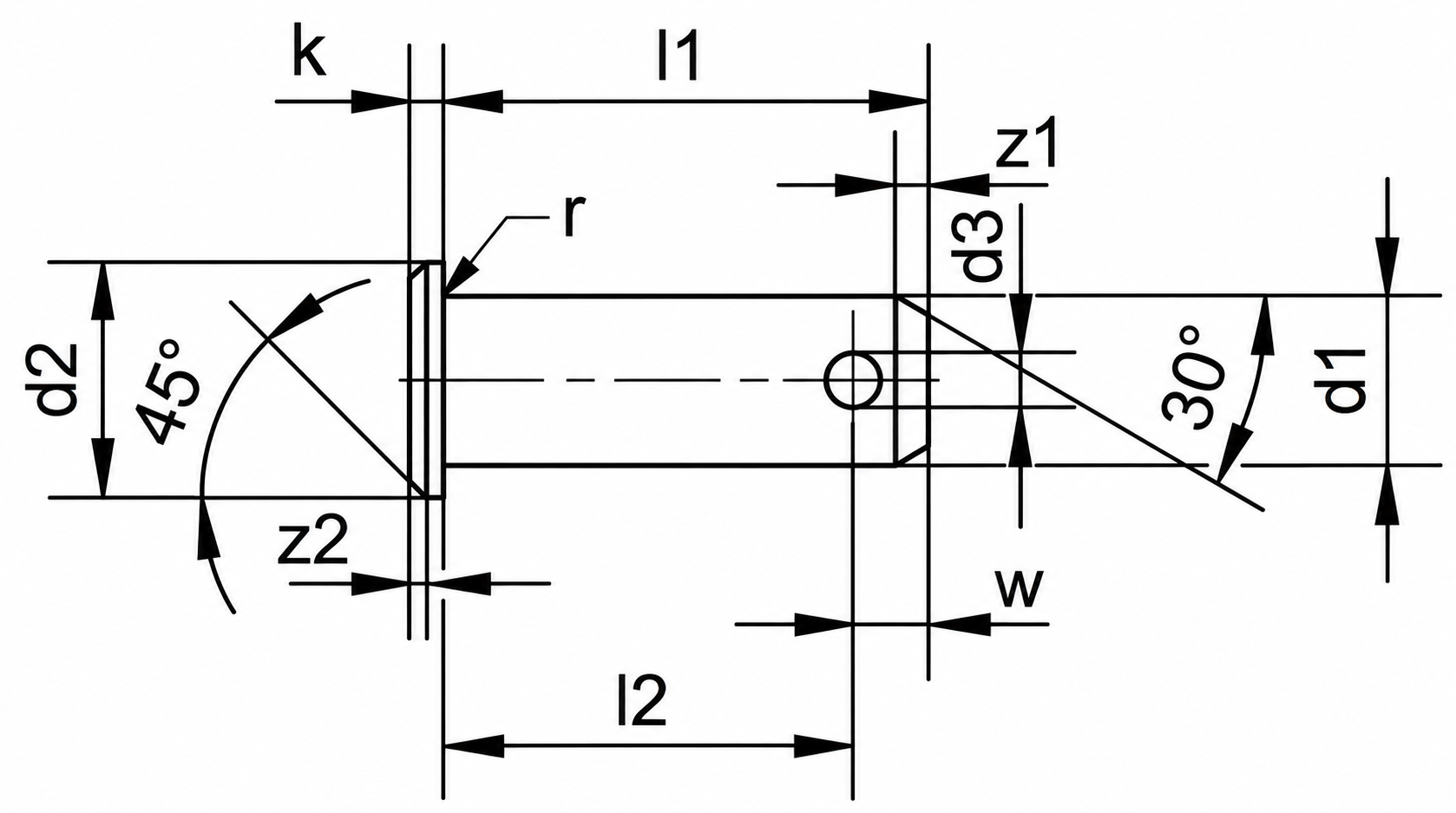

d1: קוטר הפין, h11; d2: קוטר הראש, h14; k: עובי הראש, js14; d3: קוטר החור הרוחבי, H14 (צורה B בלבד). סימונים אחרים בשרטוט אינם מפורטים בטבלה.

מידות נבחרות
d1 h11 (mm)	d2 h14 (mm)	k js14 (mm)	d3 H14 (mm)
4	6	1	1
5	8	1.5	1.2
6	9	1.5	1.6
8	12	2	2
10	14	2	3.2
12	17	3	4
13	18	3	4
14	19	3	4
16	21	3	4
18	23	3	5
20	26	4	5
22	28	4	5
23	29	4	5
25	32	5	6.3
26	32	5	6.3
28	34	5	6.3
30	36	5	6.3
32	40	6	8
35	44	6	8
40	48	6	8
45	52	7	8
50	58	7	10
55	65	8	10

d1 h11 (mm)	d2 h14 (mm)	k js14 (mm)	d3 H14 (mm)
4	6	1	1
5	8	1.5	1.2
6	9	1.5	1.6
8	12	2	2
10	14	2	3.2
12	17	3	4
13	18	3	4
14	19	3	4
16	21	3	4
18	23	3	5
20	26	4	5
22	28	4	5
23	29	4	5
25	32	5	6.3
26	32	5	6.3
28	34	5	6.3
30	36	5	6.3
32	40	6	8
35	44	6	8
40	48	6	8
45	52	7	8
50	58	7	10
55	65	8	10

d1 h11 (mm)	d2 h14 (mm)	k js14 (mm)	d3 H14 (mm)
4	6	1	1
5	8	1.5	1.2
6	9	1.5	1.6
8	12	2	2
10	14	2	3.2
12	17	3	4
13	18	3	4
14	19	3	4
16	21	3	4
18	23	3	5
20	26	4	5
22	28	4	5
23	29	4	5
25	32	5	6.3
26	32	5	6.3
28	34	5	6.3
30	36	5	6.3
32	40	6	8
35	44	6	8
40	48	6	8
45	52	7	8
50	58	7	10
55	65	8	10

d1 h11 (mm)	d2 h14 (mm)	k js14 (mm)	d3 H14 (mm)
4	6	1	1
5	8	1.5	1.2
6	9	1.5	1.6
8	12	2	2
10	14	2	3.2
12	17	3	4
13	18	3	4
14	19	3	4
16	21	3	4
18	23	3	5
20	26	4	5
22	28	4	5
23	29	4	5
25	32	5	6.3
26	32	5	6.3
28	34	5	6.3
30	36	5	6.3
32	40	6	8
35	44	6	8
40	48	6	8
45	52	7	8
50	58	7	10
55	65	8	10
